多工位真空电子束焊机技术参数是什么

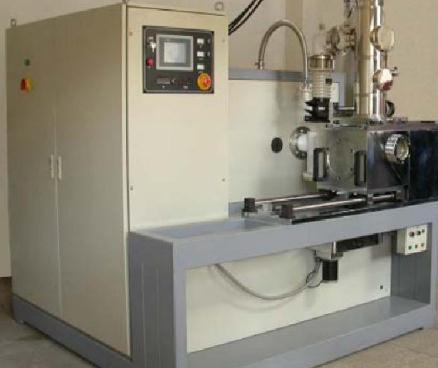

多工位真空电子束焊机

EBM-04L/106-V.2型电子束焊机，为外顶置电动式电子枪、自动开闭斜箱式数控主轴多工位真空电子束焊机。用于汽车变速箱齿轮电子束焊接加工。

技术参数
1、 加速电压30～60KV，连续可调，稳定度±1%
2、 最大束功率4KW（6KW）
3、 最大束流67mA（100mA），稳定度优于±1%
4、 更换灯丝焊缝重复精度：＜0.05mm
5、 电子枪工作真空度：7×10-3Pa
6、 焊接室工作真空度：6Pa
7、 电子枪真空建立时间：10min
8、 焊接室真空建立时间：25s （在标准条件下测试；标准条件：室温20℃、湿度70%、焊接室为标准配置且清洁）
9、 焊接室容积：320×320×260mm3
10、 焊接形式：多工位焊接或单工位焊接
11、 焊接工件尺寸：
最大直径：φ310mm
最大轴长：550mm（在主轴不接长时）
12、 主轴孔尺寸：φ70×350mm
（主轴为通孔，可接加长筒焊接超长轴）
13、 焊缝可调范围：0～φ160mm
14、 主轴转动速度范围：2～30rpm
15、 焊接观测系统：铅玻璃窗
16、 运行方式： 全自动：用于焊接生产
手动：用于电子束焊缝对中及调试
17、 最大熔深：12mm（15mm）
18、 焊缝最大深宽比：≥8:1
19、 焊机生产率（见下表）
20、 适应工况：24时/天
21、 最大额定功率＜12KW
22、 整机噪声≤78db
23、 X射线泄漏量＜2.1μGy/h
24、 设备尺寸、重量
