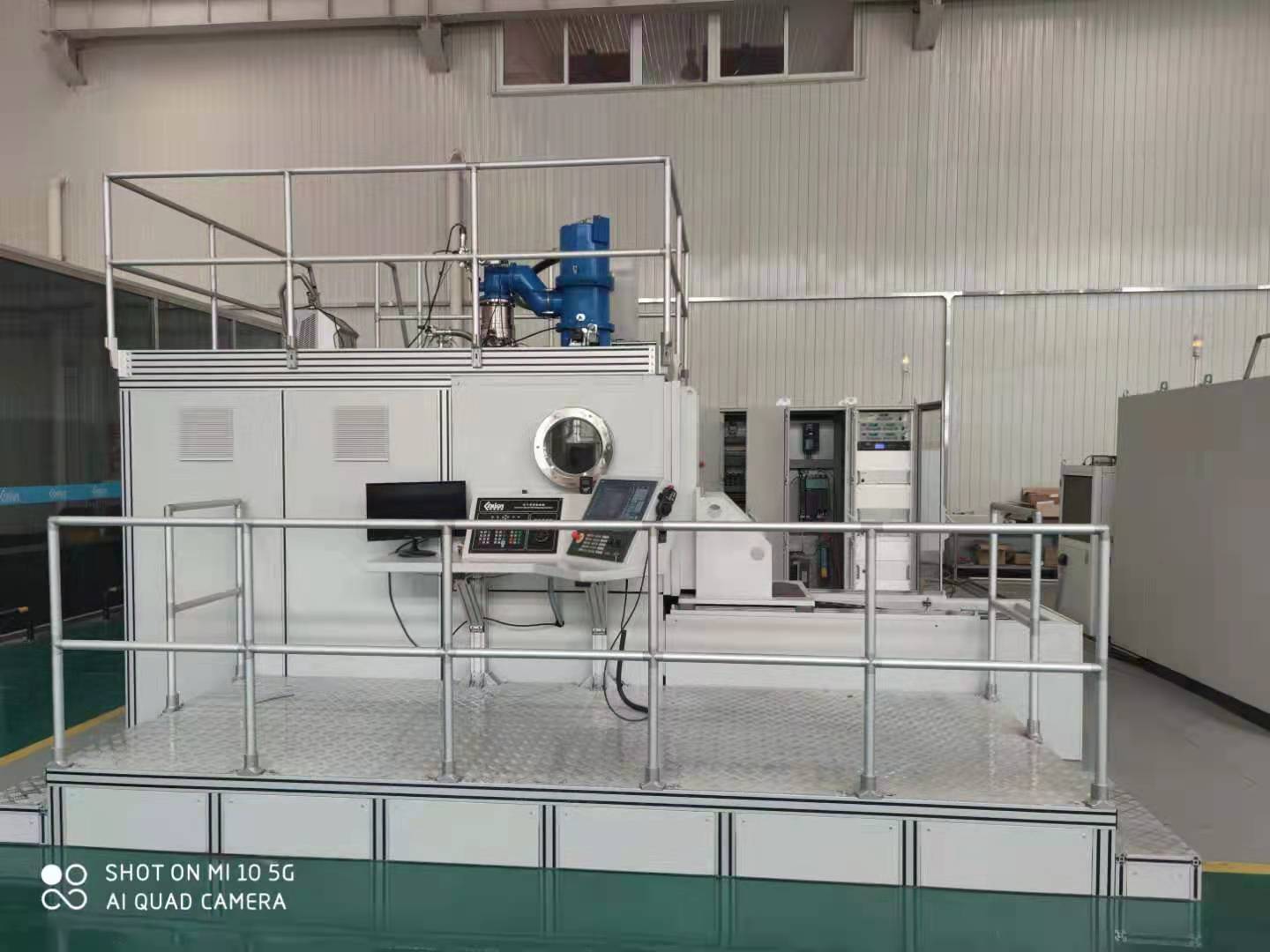

高压真空电子束焊机
设备介绍
设备型号：ZD-VEBW-150-15-10
|
项 目 |
描 述 |
|
真空室尺寸 |
1200 x 800 x 1100 (L x W X H) |
|
工作台尺寸 |
700X350 |
|
工作行程 |
X:500；Y:300 |
|
焊接真空室压力 |
0.05 – 1x10-5 mbar |
|
电子枪的类型 |
直热式三极枪 |
|
加速电压 |
0 - 150 kV |
|
电源功率 |
0 to 30,000 Watt |
|
束流步进值 |
0.1 mA |
|
电压步进值 |
0.1 kV |
|
150KV时最大束流 |
200 mA |
|
束流稳定性 |
± 0.2% |
|
可编程束流 |
CNC 控制 |
|
阴极类型 |
直热型 |
|
更换阴极所需时间 |
5 分钟 |
|
最短束流流出 |
0.1 second 秒 |
|
束流上升时间 |
0.1s-99.9s |
|
束流衰减时间 |
0.1s-99.9s |
|
电子束斑点直径 |
≤ 0.2mm |
|
工作距离 |
50 – 700 mm |
|
信号发生器功能 |
圆，椭圆，三角，长方形，正弦波，全数字 |
|
最大偏转角 |
≥ 5° at 150kV |
|
交直流偏转 |
Yes |
|
偏转频率 |
0.1-1000HZ |
|
枪真空度 |
< 5x10-5 mbar |
|
光学观察系统 |
CCD高清摄像机 |
|
可编程聚焦 |
CNC、PLC均可控 |
|
枪真空室抽气时间到5x10-5mbar |
10分钟 |
